Una premessa: nel trapano da banco con trasmissione a cinghia il motore e l’albero del mandrino sono collegati da pulegge coniche di vari diametri. Spostando la cinghia manualmente si possono ottenere diverse velocità. Il sistema a cinghia ha il vantaggio di essere decisamente più economico della trasmissione a ingranaggi e della trasmissione a variatore elettronico.

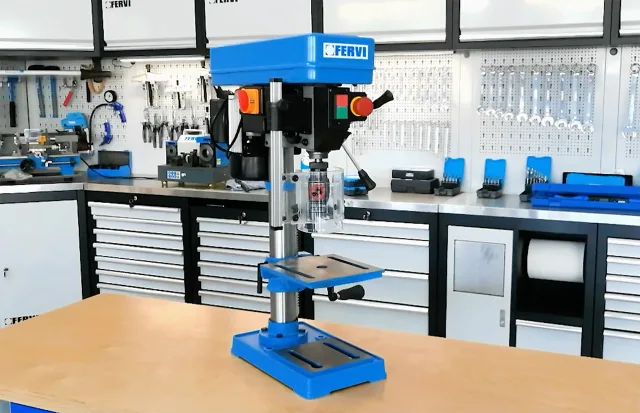

Il trapano da banco con trasmissione a cinghia di Fervi è stato progettato per eseguire alcune semplici operazioni meccaniche, tra cui la foratura, l’alesatura e la lamatura di vari oggetti e utensili.
La macchina è stata realizzata per effettuare tali lavorazioni su materiali differenti, variando l’utensile in funzione delle operazioni da eseguire e del materiale di cui è costituito il pezzo da lavorare.
Trapano da banco Fervi: il filmato

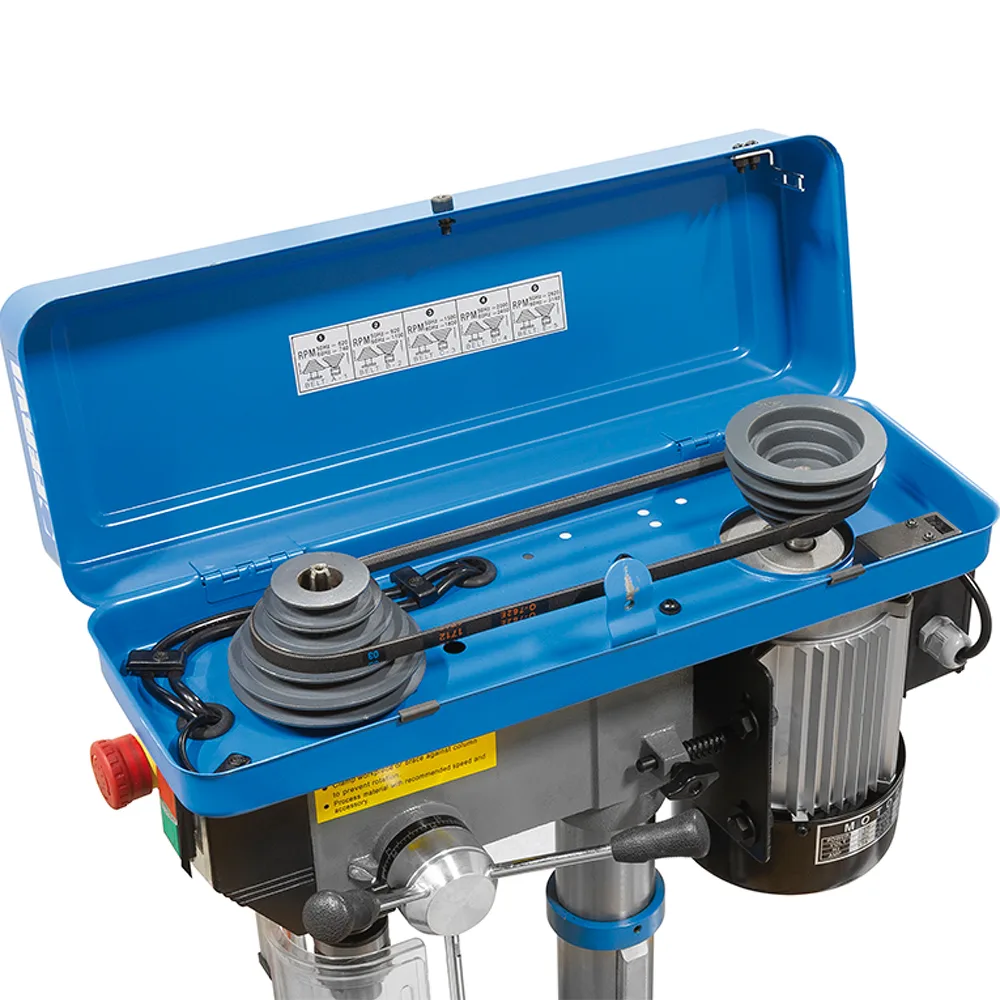

Il trapano da banco Fervi prevede dieci differenti velocità di rotazione del mandrino, che si possono impostare spostando le cinghie sulle pulegge del sistema di trasmissione. Il motore gira sempre a velocità costante e l’avanzamento dell’utensile è manuale.
Questo trapano è inoltre dotato di spostamento verticale a cremagliera della tavola e di un impianto elettrico separato a 24V per i comandi bordo macchina.

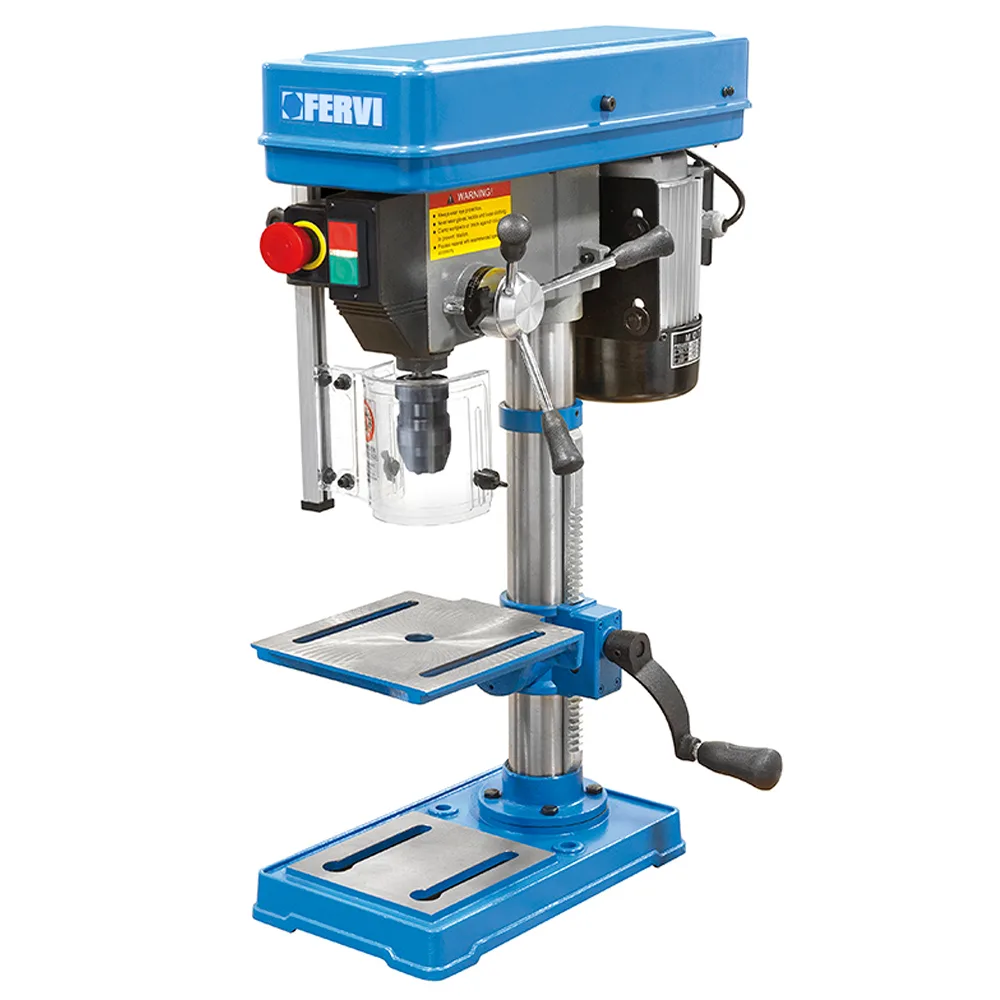

I componenti del trapano da banco

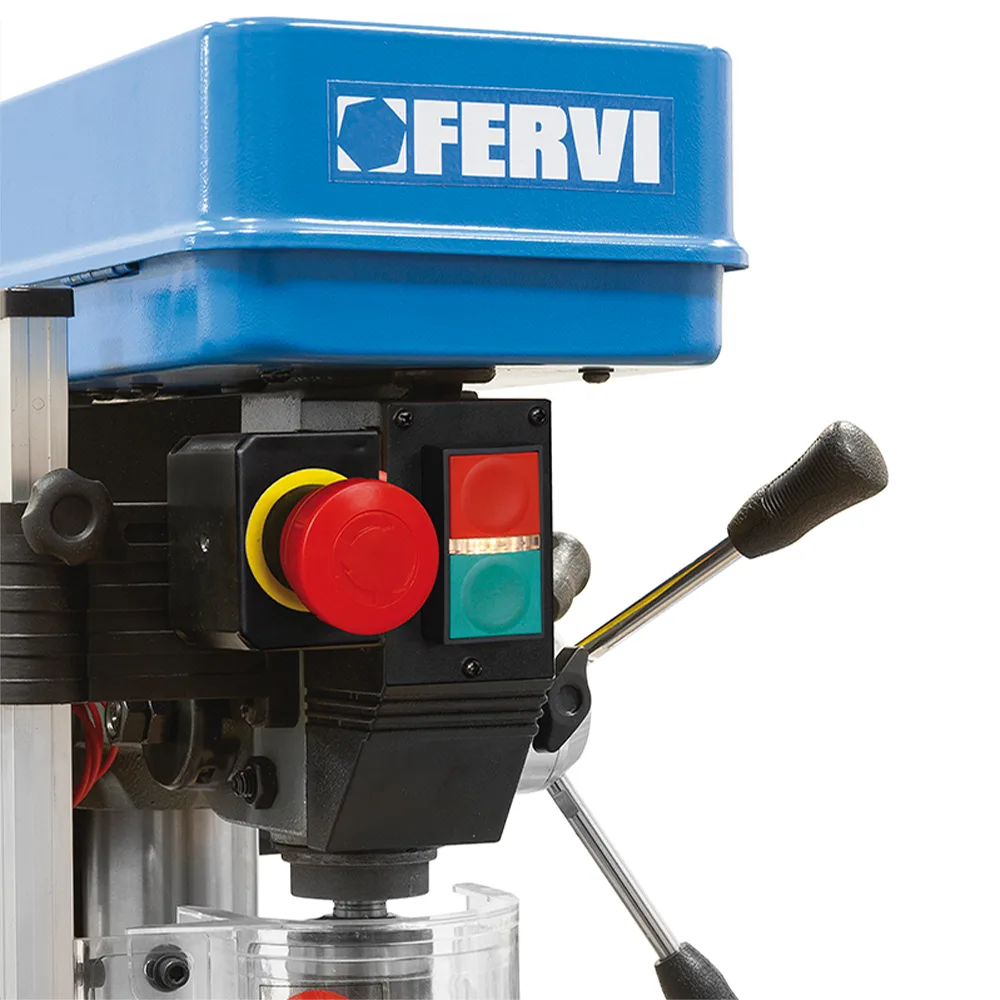

- comandi,
- protezione mandrino,
- tavola di lavoro,
- base trapano,
- coperchio protezione
- cinghie,
- motore elettrico,
- volantino spostamento mandrino,
- mandrino,
- manovella regolazione tavola,
- leva di bloccaggio tavola.
Caratteristiche Tecniche
- Capacità di foratura su ghisa: con preforo diametro 13 mm
- Capacità max di foratura su acciaio: con preforo (s235jr) diametro 10 mm
- Mandrino: 1 – 13 mm B16
- Velocità del mandrino: (5) 620 ÷ 2620 rpm
- Corsa mandrino: 65 mm
- Canotto: diametro 40 mm
- Colonna: diametro 58 mm
- Altezza: 690 mm
- Distanza asse mandrino – colonna: 130 mm
- Distanza tra naso macchina e base: 330 mm
- Dimensione tavola: 190 x 200 mm
- Inclinazione tavola: ± 45°
- Motore: 230 V 50 Hz 0,375 kW
- Dimensioni: 315 x 530 x 690h mm
- Peso netto: 25 kg
